JURNAL PERCOBAAN KERETA DINAMIK DAN PEWAKTU KETIK

PERCOBAAN  KERETA DINAMIK DAN PEWAKTU KETIK

I.                I. Tujuan
                  setelah menyelesaikan kegiatan ini, diharapkan mahasiswa dapat :

     a.      Mahasiswa dapat menetukan kecepatan kereta dinamika pada gerak lurus beraturan.

   b.     Mahasiswa dapat menjelaskan karakteristik gerak lurus berdasarkan berdasarkan besaran-besaran kinematisnya

II.               II. Alat dan Bahan

     a.     Mistar                                 1buah

     b.     Rel presisi                           2buah

     c.      Penyambung rel                  1buah

     d.     Kaki rel                               1buah

     e.      Tumpakan penjepit             1buah

     f.       Balok bertingkat                 1buah

     g.     Kereta dinamika                 1buah

     h.     Pewaktu ketik                     1buah

     i.       Catu daya                           1buah

     j.       Jarum pentul                      1 buah

     k.     Gunting                               1 buah

     l.       Kabel penghubung hitam    25 cm

     m.  Kabel penghubung merah   25 cm

     n.     Pita ketik                             secukupnya

     o.     Kertas manila                     1 lembar

     p.    Lem kertas                          secukupnya

     q.     Kertas grafik                       secukupnya

     r.      Kerta karbon                      secukupnya

III.                  III. Teori Dasar

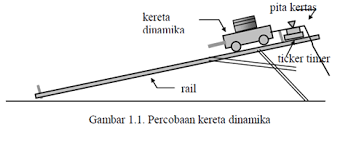

Sumber : https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjfaqck62g9BXNeocrrZpEsLg3HN7Rurp0DVl091R7uAfKMMIwWiWpCOMjSoSM1CQU9FLMrLqH7HlTyYHagQ-VOCH3iKoie-LnNI20YD8n9KPcV8AYE9aphLN7p3SGwnBzxH-j0wUM4A7UV/s1600/g1.PNG

Percobaan kereta dan pewaktu ketik menunjukkan fenomena dan data GLB dan GLBB. Lenkap dengan pita perekam. kereta dinamika berada di atas landasan (rel) yangdiberi kemiringan, dilepaskan (tanpa kecepatan awal). Gaya berat kereta dinamika tersebut menyebabkan sistem kereta dinamika bergerak. Pada saat kereta dilepaskan hidupkan Power Supply untuk menyalakan ticker timer. Pola (titik-titik) jejak ketikan yang dihasilkan oleh ticker timer pada pita kertas yang ditarik oleh kereta dinamika ini menggambarkan gerakkereta dinamika secara kualitatif). Dalam percobaan ini kereta dinamika bergerak lurus dengan kecepatan yang bertambah, karena itu gerak kereta dinamika adalah gerak berubah beraturan yang dipercepat. Dengan demikian maka jarak antara dua titik yang berurutan pada kertas pita akan semakin besar.Dengan percobaan kereta dinamika ini kita dapat memvariasi kan variabel sudut sebagai kemiringan dan massa kereta dinamika sebagai massa kelembaman.

IV.                          IV. Cara Kerja

Sebelum melakukan praktikum siapkan alat dan bahan dengan langkah percobaan sebagai berikut :

a.                 Merangkai alat seperti pada gambar.

b.                 Mengimbangi gesekan yang terjadi antara kereta dinamika dan permukaan rel presisi dengan memasang salah satu ujung rel pada tingkat pertama balok bertingkat.

c.                  Menahan kereta dinamika di dekat pewaktu ketik

d.                 Menghubungkan pewaktu ketik ke catu daya dan catu daya ke soket jala-jala listrik pada saat catu daya masih dalam keadaan mati (off)

e.                  Memotong pita ketik  dan memasangnya pada pewaktu ketik, menjepit salah satu ujung pita ke penjepit yang ada pada kereta dinamika, dan meyakinkan bahwa pita ketik lewat pada kertas karbon.

f.                   Menghidupkan catu daya dan mendorong kereta dinamika sedemikian rupa sehinga bergerak di sepanjang rel presisi.

g.                 Ketika kereta dinamika mendekati atau hampir mendekati ujung rel presisi, menahan kereta dinamika menggunakan tangan atau menggunakan tumpukan tangan atau menggunakan tumpakan berpenjepit.

h.                 Mengambil pita ketik dari kereta dinamika, memeriksa titik ketikan yan diperoleh pada pita ketik dan mencoba mengabil kesimpulan mengenai gerak yang dilakukan oleh kereta dinamika.

i.                   Memeriksa titik ketikan pada permulaan gerak kereta dinamika, jika terdapat titik-titik yang bertindihan, mengabaikan titik-titik tersebut dn memotong bagian tersebut

j.                   Menggunakan lima ketik atau sepuluh ketik sebagai satuan waktu, memotong pita ketik secara berurutan dimulai dri awal gerak kereta dinamika.

k.                 Menempel potongan pita ketik secar berurutan dari permulaan gerak sampai akhir gerak kereta dinamika ada kertas manila untuk membuat kurva laju waktu.
